基于GSM的GPS车辆定位监控系统

作者:xinxl1963    发表时间:2015-01-27 18:44    来源:本站
应用GPS(Global Positioning System)来作定位导航是GPS的最基本运用,随着我国城市树立范围的扩展,车辆日益增加,交通运输的运营管理和合理布置已成为一个普遍关心的问题,特地是全球定位系统(GPS)从军用转为民用以后,GPS技术应用于移动目的的监控有着其他监控手腕无法比拟的优势,所以采用GPS技术对各种车辆实施监控、调度管理是一个新的研讨热点。

       系统的总体结构与任务原理

       基于GSM的GPS车辆定位监控系统,是对车辆管理提出的较梦想处置计划。该系统采用GPS技术对移动目标进行实时定位,利用GSM数字移动通讯网络进行实时数据传输,以电子地图和空间音讯系统为支持平台,完成定位跟踪、监控报警、反劫防盗、指挥调度和信息查询管理。整个系统是由GPS卫星定位系统和地面移动通信系统两大局部组成,而地面移动通信系统是由指挥监控中心、车载移动单元和GSM通信网络三个部分组成。车载移动单元装备可以为指挥监控中心实时提供每一个移动目标的最新定位数据、运转状况和报警信息等,并自动记载这些信息以便预先查询剖析,是用户终端。指挥监控中心结合GIS(Geographic Information System)电子地图,实时地显现出当前监控、指挥的车辆的地理位置。GSM通信网络则进行数据、语音、图像的传输。

       系统监控中心

       系统监控中心结构如图1所示,主要包括GSM通信网络、GIS终端、电子显示屏、监控终端、主控计算机。监控中心接收车载移动单元传送来的车辆GPS定位数据信息,并对车辆的报警和调度信息进行处理,经过GIS地图匹配就能在电子地图上实时显示车辆当前准确位置,从而便利的实现对车辆的调度、监控、指挥等功用;同时也可通过GSM无线通信网络向指定的车载台发送各种掌握指令,实现对车辆的远程控制和信息查询效劳。



基于GSM的GPS车辆定位监控系统

图1 GPS车辆监控指挥系统中心结构图

       车载移动单元主要组成部分的想象

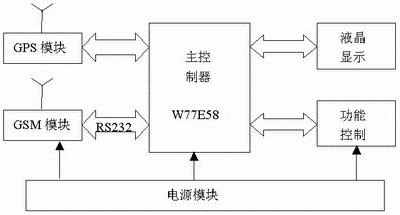

       车载移动单元是由主控制器CPU、GPS接收机、GSM无线通信模块、功能控制单元(手柄)和液晶显示屏组成,其结构原理如图2所示。



基于GSM的GPS车辆定位监控系统

图2 车载移动单元硬件结构原理图

       车载移动单元通过GPS接收天线接收GPS卫星发射的定位信号,经过CPU主控器处理,计算出车辆的日期、时间、经纬度、速度和行驶方向等定位数据。主控制器CPU是核心,处理接收机发来的定位信息,将定位信息和监控中心发来的控制信息显示在液晶屏上,并控制GSM模块进行短信息的收发,手柄控制单元实现遥控监听、央求服务、中文短信息接收及通话等功能。由于GSM无线模块和GPS模块都以串口通信方式与MCU相连,因此硬件设算计简单,在本设计中MCU选择华邦公司的W77E58,是由于它带有两个串行口能同时与GSM模块、GPS模块进行通信,并且它的指令完整兼容MCS-51,片内有32k flash MTP ROM,可编程的看门狗定时器等,采用它可以省去很多外围元器件,提高了系统的稳定性。系统主控制器电路如图3所示。
